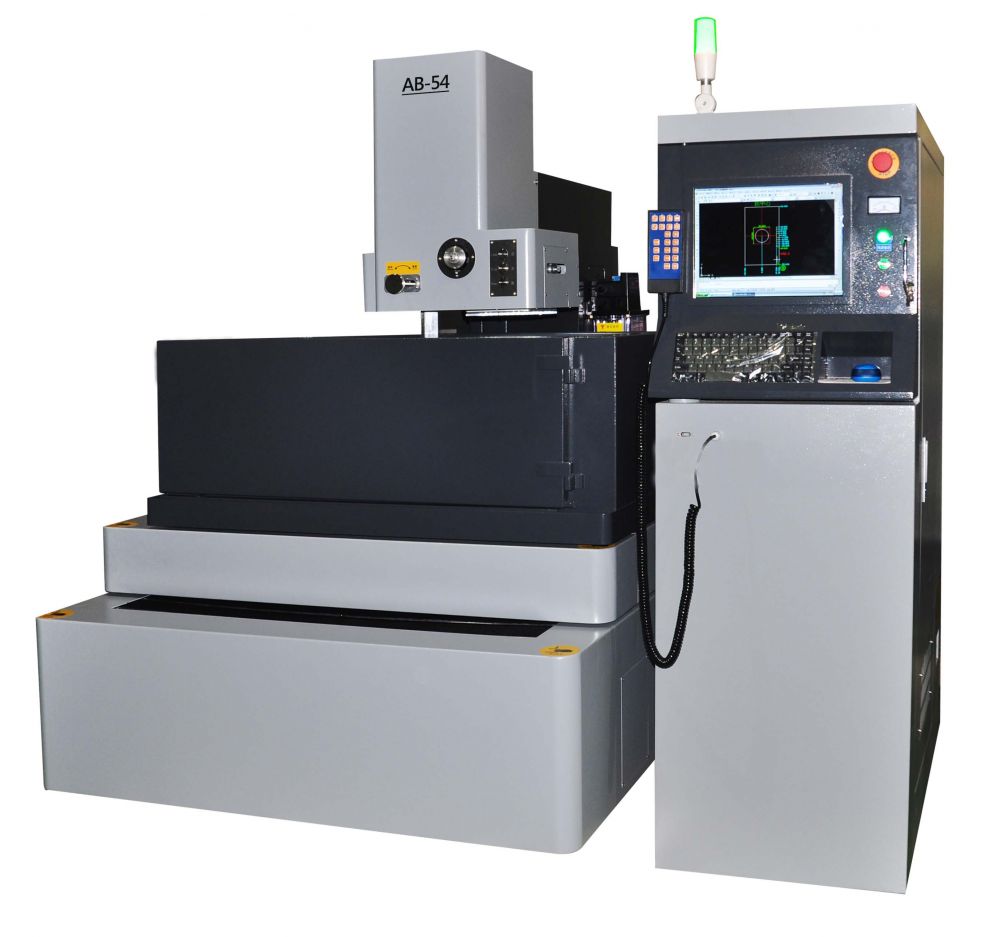

經濟中走絲線切割機 AB-54

控制系統

①最新智能電源，集成高效放電模組，讓每一個脈衝
發揮最大能量。
②電箱內部件均採用國內國際一線品牌，確保長期使
用的可靠性。
③超低功耗無風扇工業電腦，徹底解決了長期使用的
高可靠性和高穩定性。
④控制電箱採用工業級顯示器，顯示螢幕可90度旋轉
，方便操作。
⑤AutoCut線切割編控系統，程序可無限量大，具有
螺距補償和反向間隙補償等諸多特點。
⑥數控電源具有自適應控制迴路；超低鉬絲損耗迴路。

運絲系統

進口線軌及進口換向開關，
確保絲筒精度長期穩定性及
高壽命。
☆絲筒採用了多級變頻調速。
☆絲筒跳動精度≦0.01mm。

自動上絲
☆傳統機床手搖上絲，徠通機
台可一鍵自動上絲，減少操
作人員勞動強度和輔助時間
提高生產效率。

☆歐美標準安全上絲等級。

☆採用獨特的單向或雙向自動
緊絲機構，長時間無需人工
緊絲，特質導輪及專利型眼
膜可長期使用並保持精度。

機台型號	單位	AB-43	AB-54	AB-65	AB-86
機台尺寸	mm	1680×1200×2300	1810×1350×2300	2100×1450×2400	2300×1600×2400
機台重量	kg	2000	2500	3000	3800
工作臺行程(X/Y)	mm	400×320	500×400	630×500	800×630
U/V行程	mm	25	25	25	25
Z軸行程(電動可調)	mm	300	300	300	400
最大切割錐度	°/mm	6°/80	6°/80	6°/80	6°/80
鉬絲直徑	mm	0.18-0.20	0.18-0.20	0.18-0.20	0.18-0.20
機台功率	kw	≤2.3	≤2.3	≤3	≤3.5
工作臺尺寸	mm	660×450	720×520	880×600	1050×650
工作水槽尺寸	mm	980×550	1180×710	1310×795	1400×940
工作臺承重	kg	320	400	500	800
過濾精度	µm	10	10	10	10
水箱容積	L	70	70	70	70
驅動方式		日本松下交流伺服馬達驅動
最佳表面粗糙度	µm	Ra≤0.8	Ra≤0.8	Ra≤0.8	Ra≤0.8
最大切割厚度	mm	300	300	300	300
最大切割速度	mm²/min	≥220	≥220	≥220	≥220
運線速度		變頻調速
數控系統		Windows XP平台+ AutoCut線切割編控系統
硬體配置		工業電腦 / 32G工業固態硬碟
通訊接口		USB, LAN, RA232
控制軸數		5軸控制、4軸連動
語系		中文、英文、俄文、土耳其文
尺寸單位		公制 / 英制
電源		380V±10％, 50/60HZ, 2KVA
環境條件		15-30℃(溫度) / 40-80％(濕度)
